Repuestos de cierre 103686

Preparar la válvula:

1. Antes de reemplazar la válvula de cierre, el suministro de agua de la válvula debe estar cerrado. Los controles del flujo de agua interno de la válvula se abren y cierran girando las dos grandes tuercas hexagonales exteriores (1 1/8") (A) ubicadas en el centro de la válvula.

Cierre el flujo de agua de la válvula utilizando una llave inglesa para hacer girar cada tuerca hexagonal (A) completamente en dirección de las manecillas del reloj. Para cerrar completamente el flujo de agua (es necesario) dar varias vueltas completas a cada tuerca hexagonal A.

Después de cerrar el agua de la válvula, libere el agua residual girando la extensión de flujo (B) completamente en dirección contraria a las manecillas del reloj.

Acceso a las válvulas de cierre:

2. Para remover el ensamble de la válvula de cierre (C), coloque una llave inglesa en la tuerca hexagonal (A) y manténgala fija. Utilice un destornillador de cabeza plana en la ranura del centro del ensamble de la válvula de cierre (C)  y desenrosque en dirección contraria a las manecillas del reloj hasta que salga.

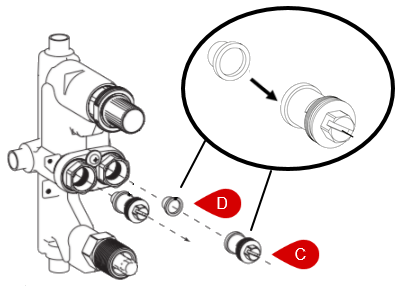

3. El repuesto del ensamble de la válvula de cierre (C) incluye una válvula de cierre (C) y un filtro (D). La malla del filtro (D) se encuentra en la parte posterior del ensamble de la válvula de verificación (C).

Extraiga la pantalla del filtro (D) deslizándola de la parte posterior del ensamble de la válvula de cierre (C).

Si la pantalla del filtro (D) no se liberó con el ensamble de la válvula de cierre (C), utilice las pinzas o alicates de punta de aguja para sacarlo de la abertura de la que se extrajo el ensamble de la válvula de cierre (C) .

4. The check valve (F) is installed inside of the brass check stop assembly (C). En el centro de la parte posterior del ensamble de la válvula de cierre (C) se encuentra el dichos de la válvula de cierre (E).

Quite la válvula de verificación (F) utilizando un pequeño destornillador de cabeza plana para apretar el disco de goma de la válvula de cierre (E) y utilice el destornillador en el borde interno de la válvula de verificación (F). Deslice la válvula de verificación (F) del ensamble de la válvula de cierre de latón (C).

Deslice el repuesto de la válvula de verificación (F) con las flechas apuntando hacia el ensamble de la válvula de cierre (C).

Enjuague de la válvula:

5. Al enjuagar la válvula se elimina cualquier acumulación de minerales y desechos sueltos que puedan estar acumulados en el interior del cuerpo de la válvula. Para limpiar el sistema, tendrá que forzar la salida de agua a través del cuerpo de la válvula de latón.

Para enjuagar la válvula, cierre el agua usando una llave inglesa para rotar levemente las dos tuercas hexagonales exteriores (1 de 1/8") (A) en el sentido contrario de las manecillas del reloj.

Vuelva a cerrar el agua usando una llave inglesa para rotar las dos tuercas hexagonales exteriores (1 de 1/8") (A) por completo en dirección de las manecillas del reloj.

Instalación del ensamble de la válvula de cierre:

6. Fije la malla del filtro (D) al ensamble de la válvula de cierre (C) deslizando la abertura grande de la malla del filtro (D) en el borde elevado en la parte posterior del ensamble de la válvula de cierre (C).

Vuelva a instalar el ensamble de la válvula de cierre (C) utilizando un destornillador de cabeza plana en la ranura del centro del ensamble de la válvula de cierre (C) y enrósquelo dentro de la válvula en dirección de las manecillas del reloj para ajustarlo.
