1213 Cartucho M-Core serie 3: válvula de 3 puertos

Última actualización
Guardar como PDF

Este artículo le dará instrucciones paso a paso de cómo reemplazar un cartucho 1213 en un maneral sencillo para una válvula de regadera M-Core.

Preparación:

Las válvulas de corte del suministro de agua deben estar cerradas, consulte el artículo Cómo cerrar el suministro de agua a la llave.
Herramientas recomendadas: llave ajustable o alicates, alicates de punta de aguja, llave hexagonal de 3/32"
Recomendamos cubrir el desagüe antes de comenzar para no perder piezas.

Para ver un video de la instalación completa visite: Ayuda para la instalación en Moen.com, video titulado: Cambio de cartucho M-CORE serie 1213.

Extracción del maneral:

Handle removal.png

Con una llave hexagonal de 3/32", afloje el tornillo del maneral hasta que pueda quitar el maneral.

Deslice la carcasa para sacarla del ensamblaje.

Leyenda de las piezas

Snag_90d015 (1).png

6 Cuerpo de la válvula

5 Adaptador con válvulas de verificación

4 Soporte de presión balanceada

3 Cartucho

2 Tuerca del cartucho

1 Carcasa de instalación (incluida con el kit de cartucho 1213)

Extracción del cartucho y preparación del cuerpo de la válvula

quitar tuerca y 1213 .gif

Desenrosque y quite la tuerca del cartucho (2). Jale el cartucho azul (3) hacia afuera.

Quitar soporte y adaptador_.gif

Con los alicates de punta de aguja, quite el soporte de presión balancead (4), la junta tórica y el adaptador (5).

Lubrique la junta tórica exterior y el interior del cuerpo de la válvula (6).

Nota: si nota que hay residuos en el cuerpo de la válvula (6) , lea el artículo Lavado y enjuague del cuerpo de la válvula.

3 puertos: válvula sólo para regadera (para 1213 Cartucho M-Core serie 3: válvula de 4 puertos , haga clic aquí)

3 puertos paso 1.gif

Con la válvula de 3 puertos tendrá que quitar el soporte de presión balanceada (4) y el adaptador (5) de la carcasa de instalación (1) y ajustarla. Más información en el siguiente paso.

Vuelva a insertar el soporte de presión balanceada (4) y el adaptador (5) en la carcasa de instalación (1) con la lengüeta en el adaptador (5) hacia arriba, alineando la lengüeta en la parte de arriba de la carcasa de instalación (1).

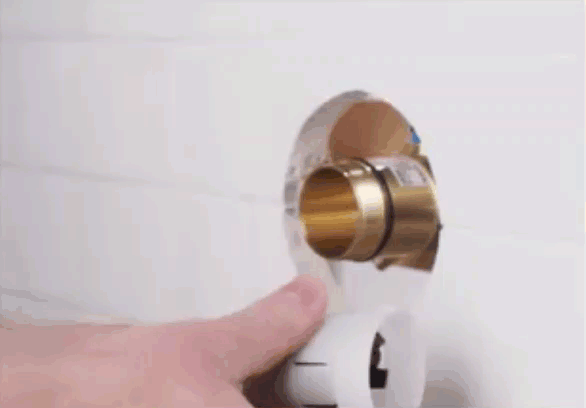

3 puertos paso 2 a.gif

Instale el ensamblaje dentro del cuerpo de la válvula (6) alineando la lengüeta del adaptador con el orificio en el cuerpo de la válvula (6).

3 Port alignment.png

1213 instalación.gif

align cartridge to valve.png

Alinee los 2 postes en el cartucho (3) con los orificios correspondientes en el soporte de presión balanceada (4) y empuje el cartucho (3) hacia dentro del cuerpo de la válvula (6) hasta que se detenga. Ajuste la tuerca del cartucho (2) al cuerpo de la válvula (6) girándola en dirección de las manecillas del reloj hasta que quede bien firme con la mano, y luego haga un giro de 1/4 más con una llave inglesa.

Si necesita información adicional sobre los productos para regadera M-Core, visite Llave monomando para regadera: M-Core en Solutions.moen.com.
